Что такое такое литерные таблички

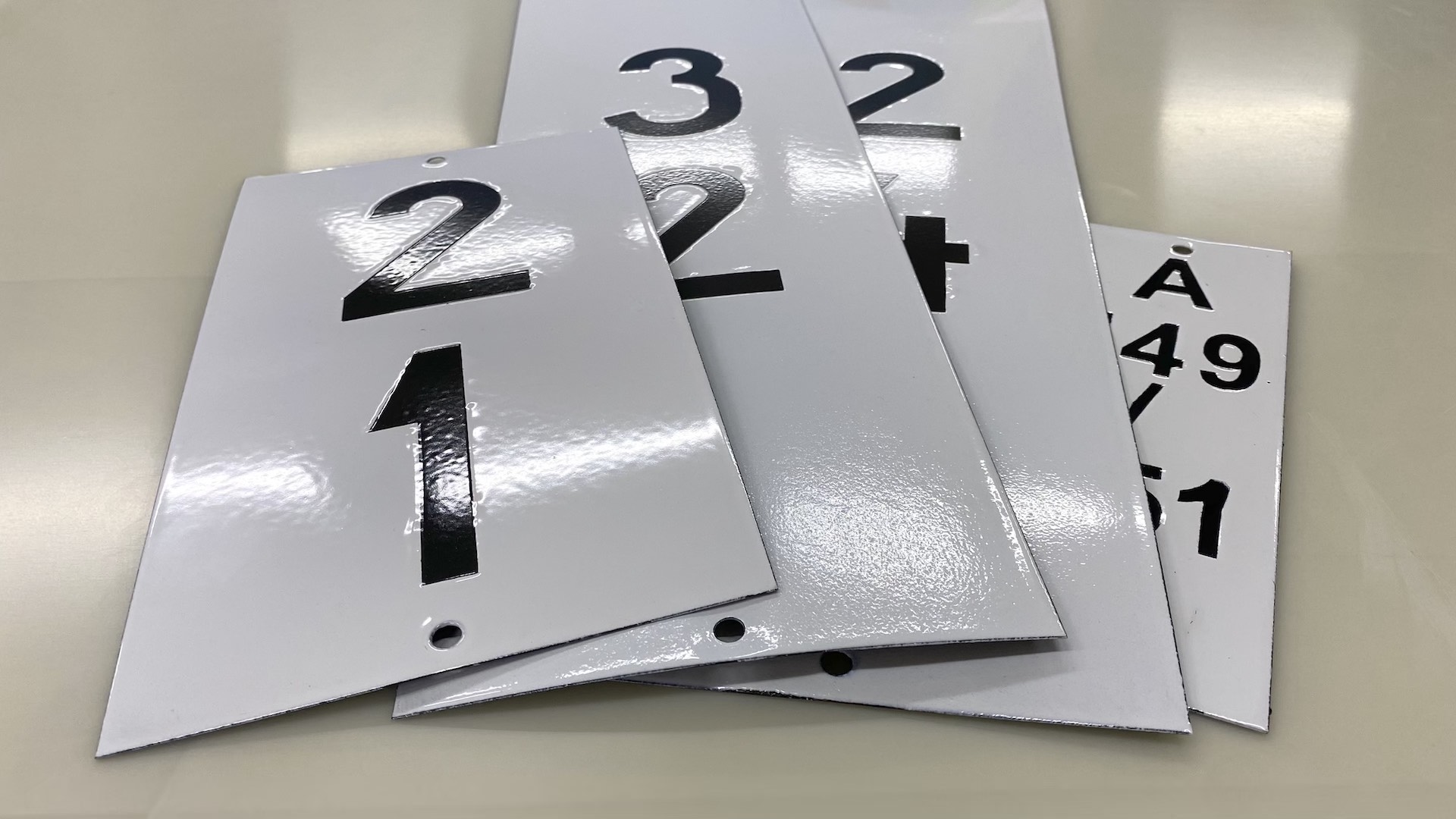

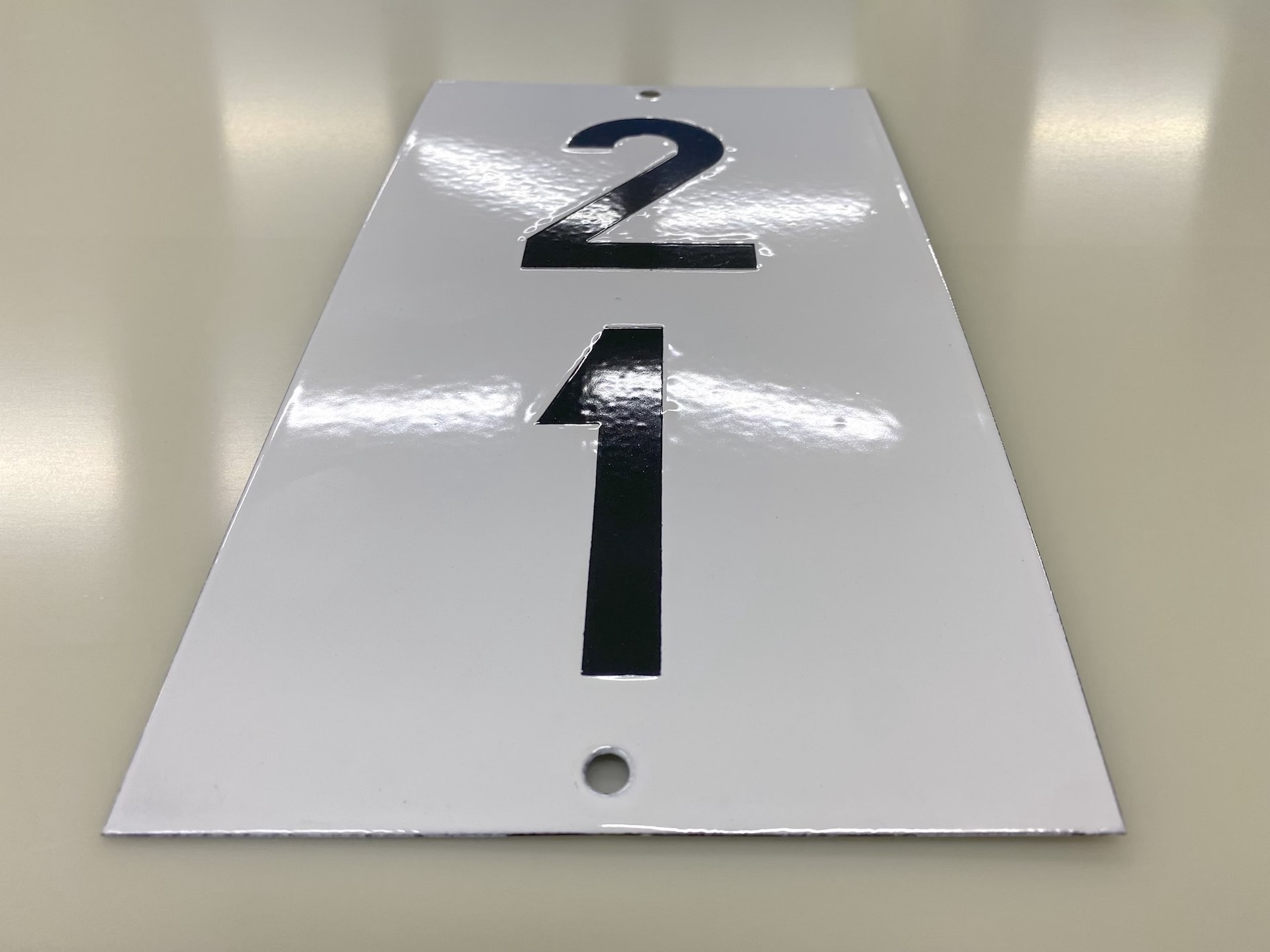

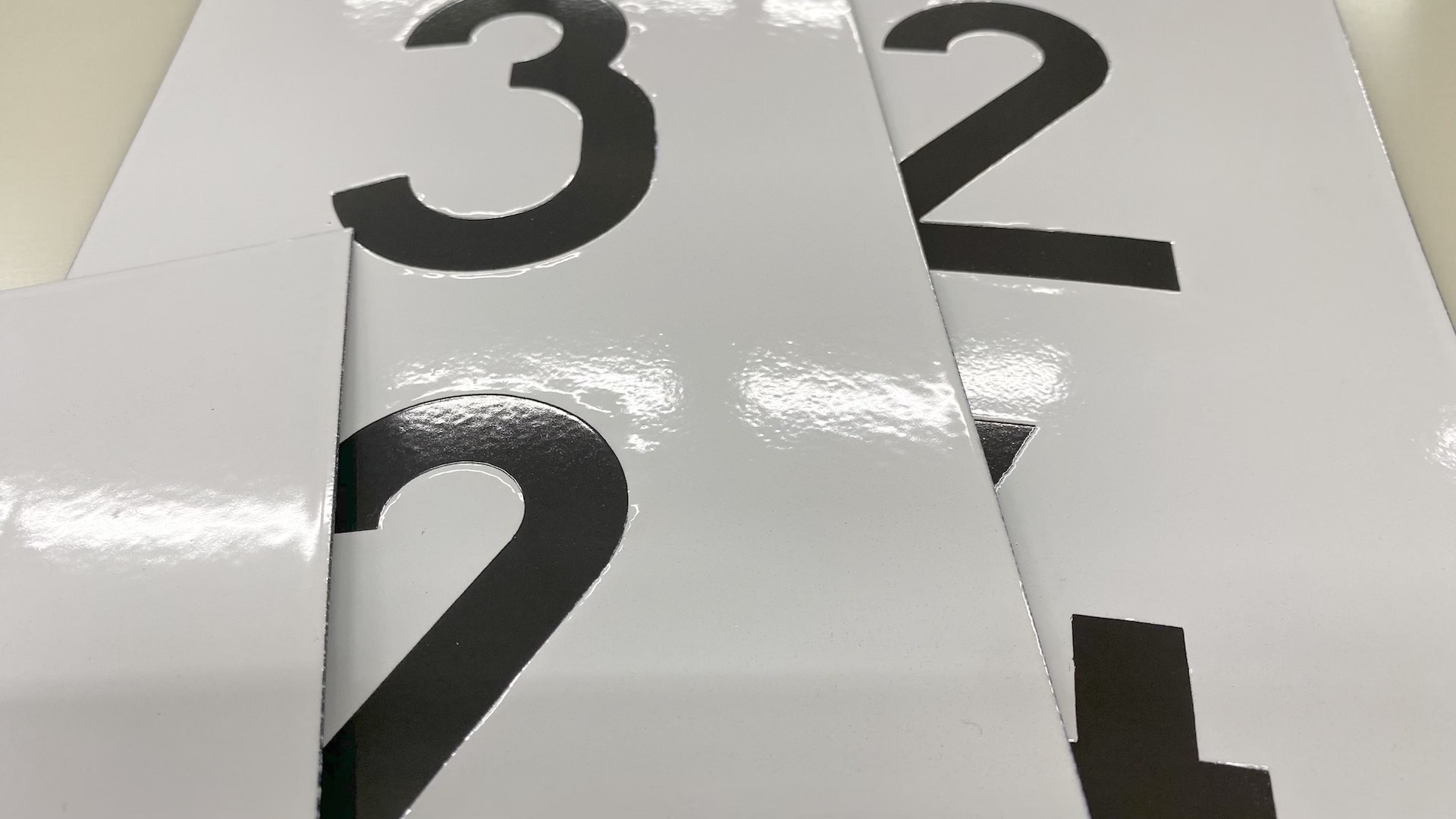

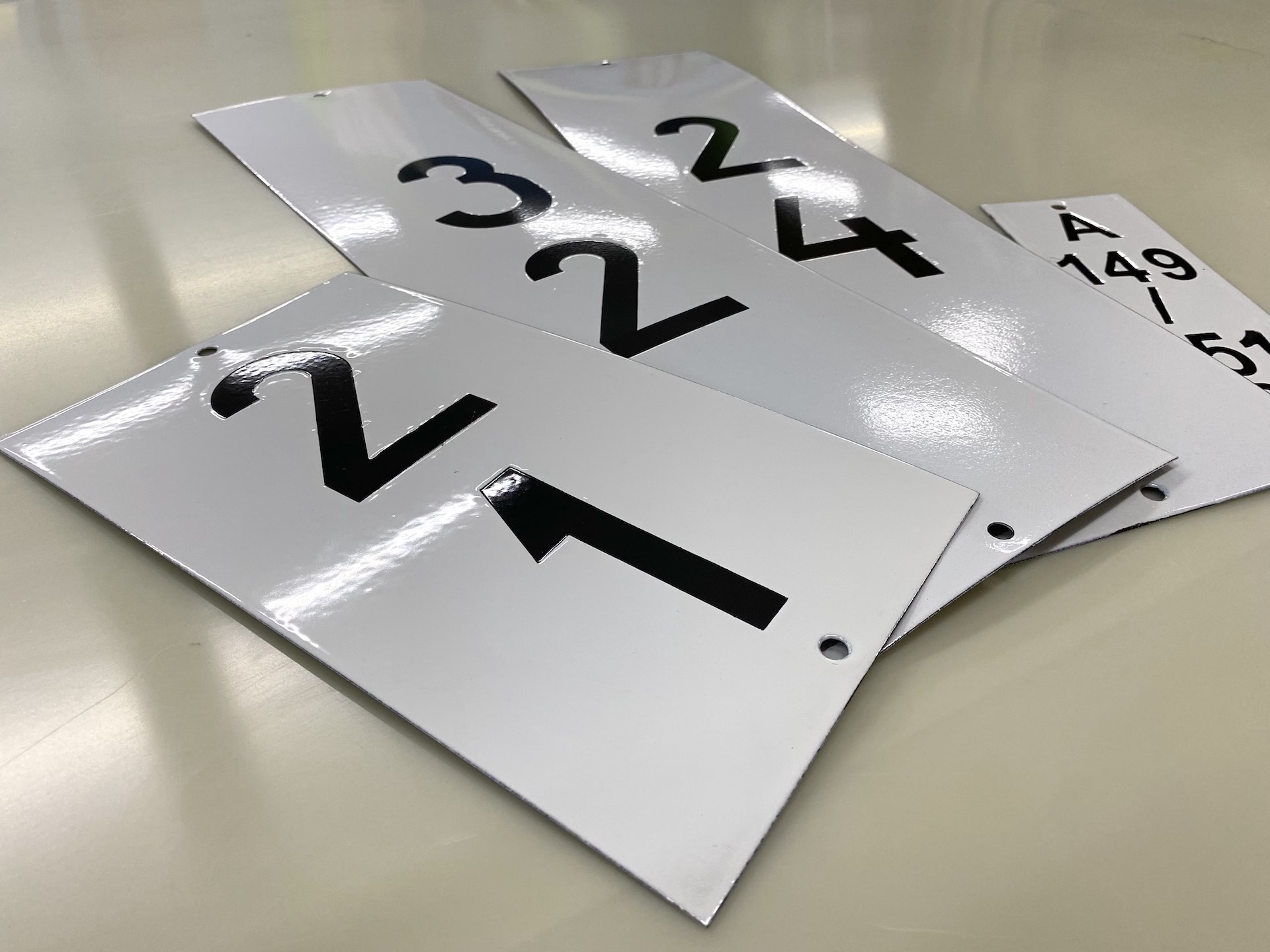

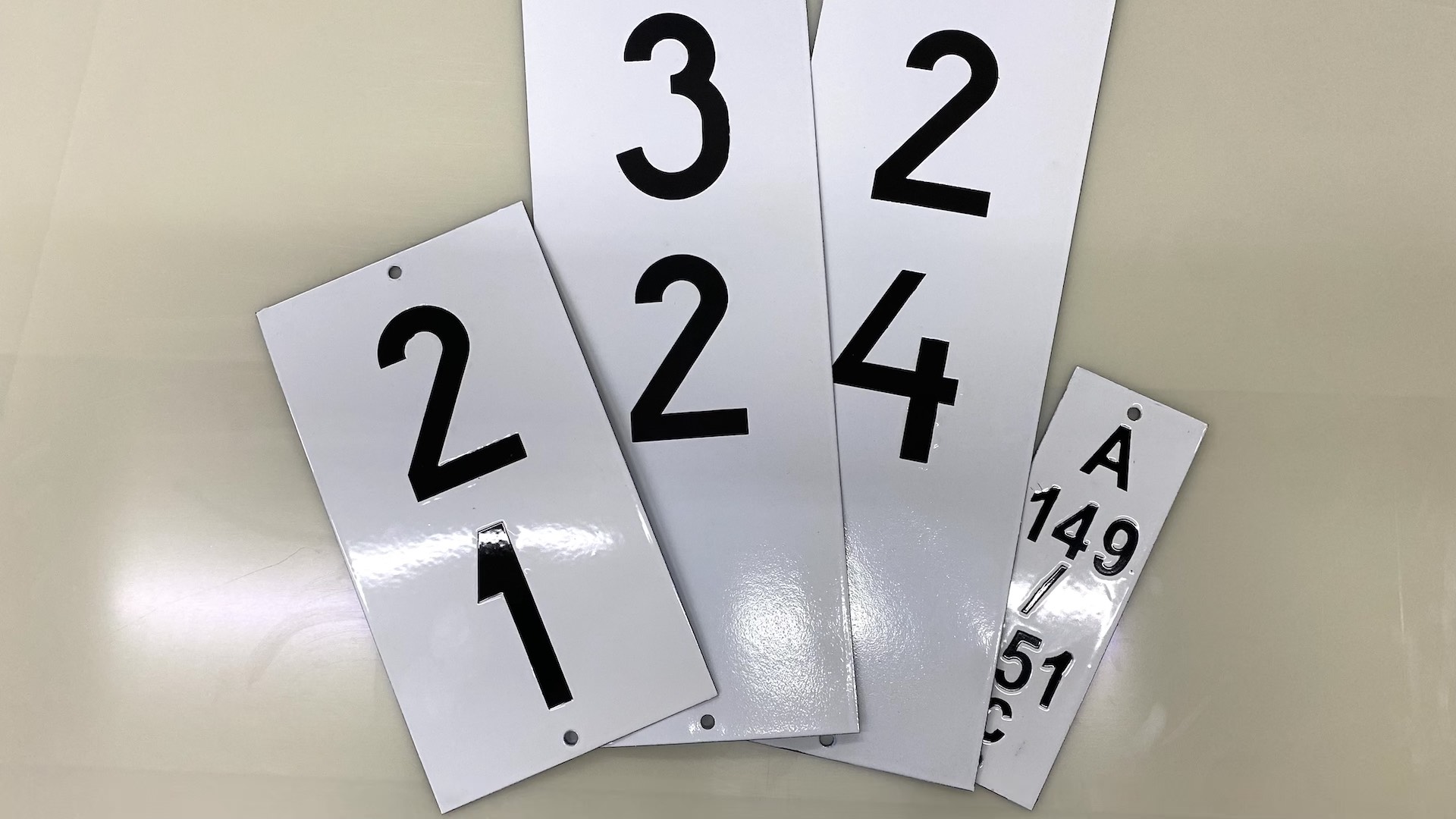

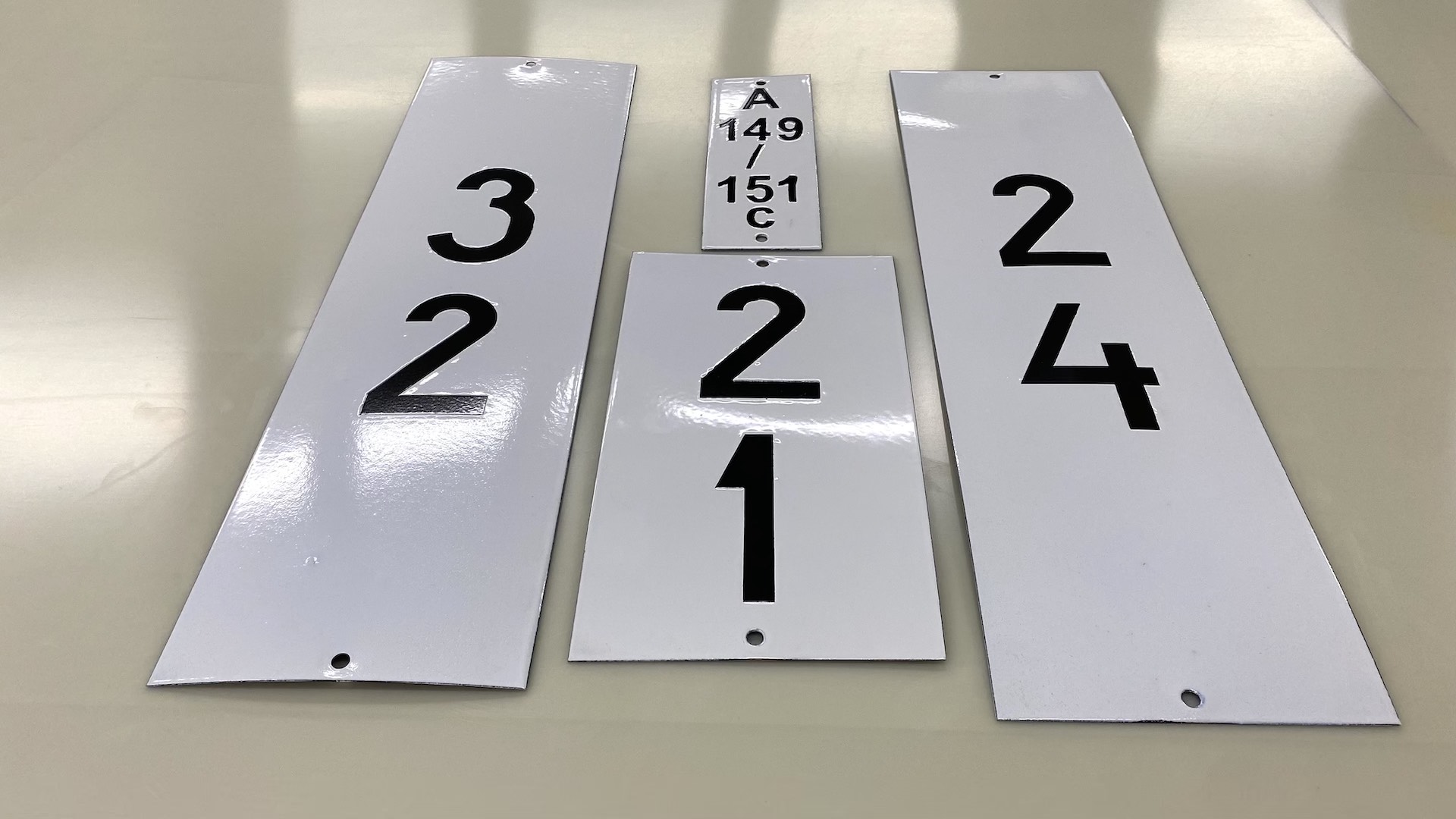

Литерные таблички и знаки являются важным элементом железнодорожного оборудования и играют ключевую роль в обеспечении безопасности движения поездов. Они представляют собой двухцветные эмалированные знаки, как правило черно-белые, изготовленные по специальной технологии с применением силикатной эмали (фритты), на которых нанесены буквы и цифры, соответствующие определенному участку пути или номеру рельсовой цепи. Они указывают расположение стрелок, светофоров и другую важную информацию, влияющую на безопасность движения. Эмалированные таблички крепятся на столбах, на шпалах между рельсами или на специальных опорах, расположенных вдоль железнодорожного полотна. Информация с литерных знаков используется машинистами поездов для идентификации участков пути, по которым проезжает состав, какие границы рельсовых цепей они пересекают и на что необходимо обратить внимание при движении.
Сфера применения литерных эмалированных табличек и знаков
Кроме железнодорожного транспорта, литерные эмалированные таблички применяются во многих направлениях хозяйственной деятельности. Эмалированные знаки используются для обозначения оборудования, маркировки зданий и сооружений, указания направлений и маршрутов, а также в качестве декоративных элементов. Благодаря своей прочности и долговечности, эмалированные таблички идеально подходят для использования в условиях высокой влажности, перепадов температур и агрессивных средах. По этой причине их широко применяют в автомобильной, электронной, медицинской и химической промышленности.
Информация для заказа табличек
В качестве основы для эмалированных табличек применяется специальная сталь 06-ФБЮАР, обладающая необходимыми характеристиками и соответствующим легированием. Перед заказом необходимо четко определится с назначением будущего изделия, его формой и размером, а также цветом. Определить как будет крепиться литерный знак, в каком месте будут находиться крепежные отверстия, какого они будут диаметра. Необходимо иметь в виду, что литерные таблички с мелкими символами, высотой до 10мм или фотографические изображения, предполагают изготовление специальных декалей. Это, в свою очередь, приводит к значительному удорожанию, поэтому лучше всего стараться не усложнять макет, чтобы литерный знак был максимально читаем и прост в изготовлении.
Когда Вы определились со всеми общими нюансами, то отправьте нам заявку на расчет стоимости изготовления эмалированных табличек. Если какие-то моменты вызывают у Вас затруднения, то лучше всего обратиться к нам за консультацией. Наши специалисты проконсультируют Вас по любым возникшим вопросам или затруднениям в выборе метода изготовления и посоветуют подобрать правильную форму, цвет или конфигурацию требуемых литерных знаков.
Минимальная партия
Минимальная партия эмалированных табличек, при заказе у нас, составляет 10 штук. Такое количество связано с минимальными расходами на изготовление форм, подгонку и изготовление векторных макетов и шаблонов. Если изображение на табличке мелкое требует декалирования, то данные работы включаются в общую стоимость отдельно.
Технические возможности оборудования
Наше оборудование позволяет производить эмалированные таблички со следующими размерами и характеристиками:
- Толщина металла: до от 0,6 до 2мм.
- Максимальные размеры: 500х1000мм
- Минимальные размеры: 20х20мм
- Цветовая палитра: RAL
- Декалирование (возможность фото-изображения): ДА
- Диаметр отверстий: до 15мм. Если отверстия нужны большего диаметра, необходимо изготовление дополнительного штампа.
- Криволинейная форма: – ДА
Срок произодства
Срок производства литерных эмалированных табличек и знаков напрямую зависит от партии и сложности макета. Минимальный срок поставки составляет 2 недели с момента согласования чертежей и всех технических деталей. Отгрузка производится с нашего производства в Москве. Готовые эмалированные таблички мы также можем отправить в любую точку России транспортной компанией.
Технология производства
Общее описание
Технология производства эмалированных табличек в общем понимании – это процесс нанесения силикатной фритты на заранее подготовленный и вырезанный лист металла с последующим обжигом при температуре 830-850 градусов и плавным остыванием до компактной температуры.
Подготовка металла
Процесс подготовки металла перед нанесением эмали играет ключевую роль, потому что от него зависит будущее качество и долговечность эмалированного покрытия. Этот этап включает в себя несколько шагов и направлен в основном на правильную очистку и обработку, подготовленного для таблички металла:
- Вырезание металла под размер таблички. Выполнятся с помощью вырубного или лазерного станка. Последний используется в случае, когда литерные таблички имеют криволинейную или круглую форму.
- Очистка от загрязнений. Подготовленный и вырезанный лист металла тщательно очищается от различных загрязнений масла, грязи и ржавчины. Если загрязнения сильные, то литерный знак можно механически очистить пескоструйным или иным способом. В некоторых случаях можно использовать химические растворы соляной кислоты или промышленные моющие средства. Главное, чтобы поверхность металла была идеально чистой.
- Обезжиривание: После удаления видимых загрязнений проводится процедура обезжиривания. Это важно для удаления остатков масел и жиров, которые могут помешать адгезии эмали. Обезжиривание может осуществляться с использованием химических растворов или специальных обезжиривающих средств. Также, для более комплексной очистки может применяться обжиг при температуре 250-300 градусов.
- Фосфатирование. Так как эмалированные таблички используются в агрессивной среде, необходим процесс обработки металлической поверхности раствором фосфатов. Он имеет целью создание антикоррозионного слоя и улучшает стойкость покрытия к проникновению и воздействию атмосферного воздуха. Для этих целей можно использовать фосфорсодержащие кислоты.
- Сушка. После проведения всех процедур подготовки металл сушится, чтобы полностью удалить влагу. Ее обязательно необходимо полностью убрать, чтобы при обжиге на поверхности эмали не появились пустоты и трещины.
Формирование слоя эмалевой подложки
После подготовки металла, на литерный знак наносится слой эмалевой подложки. Цвет подложки выбирается, исходя из цветового макета символов, которые должны служить информацией на будущей табличке. В нашем случае это черный цвет. Эмаль может наносится на табличку разными способами. Их существует три. После применения первых двух способов табличку необходимо полностью просушить, чтобы вся влага испарилась. Не допускается класть изделие в печь, если на ней осталась влага.
- Метод окунания. Готовую фритту разводят в определенных пропорциях с водой таким образом, чтобы густота композиции полностью не стекала после окунания изделия.
- Метод напыления разведенной фритты. Готовую фритту разводят с водой в пропорции, необходимой для напыления с использованием пневмопистолета. Густота состава должна быть сходной по консистенции с автомобильным грунтом. Пистолет выбирается с размером дюзы от 2мм.
- Метод электростатического напыления. Так как литерные таблички изготавливаются из металла, существуют готовые эмали, предназначенные для нанесения с помощью специальных электростатических устройств, таких же, которые применяются для нанесения порошковой краски. Если такой способом Вам подходит больше, то можно использовать и его. Преимущество в том, что после нанесения, табличку не надо высушивать, а просто отправлять в печь.
Декали
Если литерный знак предполагает наличие на нем фотоизображение или размер символов очень маленький, то в этом случае применяется декаль. Декаль это тонкий слой изображения, текста или графики, который можно переносить на различные поверхности. Это специальная бумага, на которую нанесено изображение с помощью керамической печати. Изображение с готовой декали переносится на табличку. Процесс напоминает детские переводные картинки, которые мы все клеили в детстве. Готовую декаль помещают в воду и после ее размягчения, изображение аккуратно переводят на табличку и правильно размещают. Перенесённая картинка — это фактически слой фритты на прозрачной керамической подложке. После нанесения, изделие помещают в печь и как результат, на табличке получается керамическое изображение. Особенность этой технологии заключается в наличии специального керамического принтера и бумаги, которые стоят не малых денег. Именно поэтому, если применяется декалирование, стоимость таблички возрастает.
Монтаж шаблона
Если на табличке не предполагается изображение и размеры символов более 20мм, то применять декаль не целесообразно. В этом случае применяются шаблоны, которые изготавливаются в соответствии с макетом на плоттере. Символы вырезаются и аккуратно наклеивается на табличку. Шаблоны можно изготавливать из любой тонкой пленки с клеевым слоем. Мы используем для этих целей самую дешёвую пленку ORACAL с подложкой, чтобы была возможность использовать плоттерную резку.
Нанесение основного цвета
После нанесения шаблона, на табличку наносится основной эмалевый слой. Это цвет фона, исходя из макета. В нашем случае он белый. После нанесения этого слоя, табличке дают немного подсохнуть (если используются мокрые методы нанесения) и не дожидаясь полного высыхания, пинцетом аккуратно снимают шаблон. После снятия шаблона, необходимо дождаться полного высыхания и изделие можно отправлять в печь.
Обжиг
Обжиг табличек происходит в заранее разогретой муфельной печи до температуры 820-830 градусов. Табличку помещают в печь и выдерживают в ней примерно 2 минуты. По прошествии этого времени, готовую табличку достают и дают спокойно остыть до комнатной температуры. Время выдержки при обжиге подбирается индивидуально для каждого изделия и зависит напрямую от толщины заготовки и ее размера. После этого процесс изготовления можно считать законченным.
Соответствие ГОСТ
Эмалированные литерные таблички и знаки имеют широкое применение в гражданской транспортной инфраструктуре. Учитывая их надежность и долговечность, требования к их качеству прописаны в ГОСТах и требованиях для различных отраслей. Так в железнодорожном транспорте допускается использование литерных знаков, с покрытием исключительно по ГОСТ 24405-80. Никакие другие альтернативные покрытия, кроме эмалевых недопустимы. Наша компания изготавливает литерные таблички только по данному ГОСТу.
Срок службы
Срок службы эмалированных знаков и табличек, изготовленных по ГОСТ 24405-80 имеют срок службы 50 лет.
Гарантия
Наша компания дает гарантию на свои изделия сроком на 10 лет, при условии их правильного монтажа и использования. Вы можете заказать у нас литерные таблички и эмалированные знаки напрямую, воспользовавшись формой обратной связи.
